USB-HIDアクセスクラス [詳解]

#include <TnbUsbHid.h>

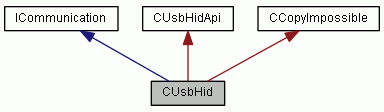

CUsbHid の継承関係図

公開型
enum	EState { OPENNING , CONNECTING , CLOSED }
	状態 [詳解]

公開メンバ関数
virtual bool	CanReceive (void) const
	[確認] 受信可能確認. [詳解]

virtual bool	CanSend (void) const
	[確認] 送信可能確認. [詳解]

virtual EState	Check (void) const
	[確認] チェック. [詳解]

virtual void	Close (void)
	[処理] クローズ. [詳解]

	CUsbHid (void)
	コンストラクタ [詳解]

CByteVector	GetFeature (void) const
	[受信] GetFeature [詳解]

size_t	GetFeatureReportByteLength (void) const
	[取得] Featureレポート長取得 [詳解]

CStr	GetIndexedString (INDEX index) const
	[取得] INDEXED 文字列取得 [詳解]

CByteVector	GetInputReport (void) const
	[受信] GetInputReport [詳解]

CStr	GetManufacturerString (void) const
	[取得] Manufacturer 文字列取得 [詳解]

const CUsbHidPathName &	GetName (void) const
	[取得] パスネーム情報取得 [詳解]

CStr	GetProductString (void) const
	[取得] Product 文字列取得 [詳解]

virtual const TProperty &	GetProperty (void) const
	[取得] 性能取得. [詳解]

DWORD	GetReceiveBufferCount (void) const
	[取得] 入力バッファ数取得. [詳解]

virtual size_t	GetReceivingDataSize (void) const
	[確認] 受信データ確認. [詳解]

CStr	GetSerialNumberString (void) const
	[取得] SerialNumber 文字列取得 [詳解]

virtual bool	IsConnect (void) const
	[確認] 接続確認. [詳解]

virtual bool	IsOpened (void) const
	[確認] オープン確認. [詳解]

virtual bool	Open (void)
	[処理] オープン. [詳解]

virtual void	Purge (void)
	[処理] パージ. [詳解]

virtual size_t	Receive (size_t size, LPVOID _P)
	[処理] 受信. [詳解]

virtual size_t	Send (size_t size, LPCVOID P)
	[処理] 送信. [詳解]

bool	SetFeature (size_t dataSize, LPCVOID lpcvData)
	[送信] SetFeature [詳解]

DWORD	SetHidPathName (const CUsbHidPathName &hidName)
	[設定] USB-HIDデバイス指定. [詳解]

DWORD	SetHidPathName (LPCTSTR lpszPathName)
	[設定] USB-HIDデバイス指定. [詳解]

bool	SetOutputReport (size_t dataSize, LPCVOID lpcvData)
	[送信] SetOutputReport [詳解]

bool	SetReceiveBufferCount (DWORD c)
	[設定] 入力バッファ数設定. [詳解]

virtual bool	SetReceiveTimeout (DWORD to)
	[設定] 受信待ち時間設定. [詳解]

void	SetReportId (BYTE id)
	[設定] レポートID設定. [詳解]

void	SetSendTimeout (DWORD to)
	[設定] タイムアウト付き送信モード. [詳解]

virtual	~CUsbHid (void)
	デストラクタ [詳解]

詳解

USB-HIDアクセスクラス

HIDデバイスの入出力をサポートします。

覚え書き: オープン後に、デバイスが抜かれた場合、 IsConnect() で false が返ります（ IsOpened() は true ）。

参照: CUsbHidFinder によりHIDネームを取得して使用します。

必要ファイル: TnbUsbHid.h

日付: 06/09/04 新規作成; 06/09/09 IsAlive() / IsConnect() 追加。 CanAccess() 廃止。 ECE_Connect , ECE_Disconnect イベント、追加。; 06/12/08 指定デバイスの存在チェックメソッド、追加。; 07/02/09 親クラス変更。; 07/04/20 ReadでロックしてClose出来ないのを改善。; 07/04/25 検索機能は別クラスへ。DevicePathNameでOpenするように変更。; 07/06/11 親クラスの Start() メソッドに対応。; 07/09/13 親クラス変更。; 08/02/12 Report IDの設定可能に。; 09/03/19 読み込みに COverlapReader を使うように修正。; 09/04/09 SetReceiveTimeout() を新規。; 09/05/15 Send の戻り値が成功しても不正値だった。修正。; 10/03/17 GetString系メソッド追加。　; 10/05/28 SetReceiveTimeout() を改良。; 10/11/26 IsConnect() の改良。; 11/10/18 SetWithTimeoutSendMode() を新規。; 11/11/29 SetSendTimeout() を新規。 SetWithTimeoutSendMode() を廃止。; 12/03/16 ハンドルクローズ処理を改善。; 13/01/09 読み込みが占有されているデバイスでも制限付きでオープンできるようにした。

TnbUsbHid.h の 57 行目に定義があります。

列挙型メンバ詳解

◆ EState

enum EState

inherited

状態

列挙値
OPENNING	オープン状態
CONNECTING	オープン＆接続状態
CLOSED	クローズ状態

TnbCommunication.h の 38 行目に定義があります。

構築子と解体子

◆ CUsbHid()

CUsbHid ( void )

explicit

コンストラクタ

TnbUsbHid.h の 63 行目に定義があります。

◆ ~CUsbHid()

virtual ~CUsbHid ( void )

virtual

デストラクタ

TnbUsbHid.h の 71 行目に定義があります。

関数詳解

◆ CanReceive()

virtual bool CanReceive ( void ) const

virtual

[確認] 受信可能確認.

戻り値

true	受信可能。
false	不可能。

ICommunicationを再実装しています。

TnbUsbHid.h の 185 行目に定義があります。

◆ CanSend()

virtual bool CanSend ( void ) const

virtual

[確認] 送信可能確認.

戻り値

true	送信可能。
false	不可能。

ICommunicationを再実装しています。

TnbUsbHid.h の 175 行目に定義があります。

◆ Check()

virtual EState Check ( void ) const

virtual

[確認] チェック.

状態を確認します。

戻り値

CONNECTING	オープン＆接続状態
CLOSED	クローズ状態

ICommunicationを再実装しています。

TnbUsbHid.h の 334 行目に定義があります。

◆ Close()

virtual void Close ( void )

virtual

[処理] クローズ.

ICommunicationを実装しています。

TnbUsbHid.h の 129 行目に定義があります。

◆ GetFeature()

CByteVector GetFeature ( void ) const

[受信] GetFeature

todo:: REPORT ID を指定できないとおかしい。

覚え書き: 得られる情報長は、 GetFeatureReportByteLength() の戻り値と同じになります。

戻り値

Invalid状態	失敗。
それ以外	成功。内容は受信データ。

TnbUsbHid.h の 451 行目に定義があります。

◆ GetFeatureReportByteLength()

size_t GetFeatureReportByteLength ( void ) const

[取得] Featureレポート長取得

覚え書き: Openしていない時の戻り値は不定です。

戻り値: Featureレポート長。

TnbUsbHid.h の 482 行目に定義があります。

◆ GetIndexedString()

CStr GetIndexedString ( INDEX index ) const

[取得] INDEXED 文字列取得

引数

[in] index インデックス

戻り値

Empty状態	失敗.
上記以外	成功。文字列は SerialNumber.

TnbUsbHid.h の 532 行目に定義があります。

◆ GetInputReport()

CByteVector GetInputReport ( void ) const

[受信] GetInputReport

覚え書き: 得られる情報長は、 GetInputReportByteLength() の戻り値と同じになります。

戻り値

Invalid状態	失敗。
それ以外	成功。内容は受信データ。

TnbUsbHid.h の 412 行目に定義があります。

◆ GetManufacturerString()

CStr GetManufacturerString ( void ) const

[取得] Manufacturer 文字列取得

戻り値

Empty状態	失敗.
上記以外	成功。文字列は Manufacturer.

TnbUsbHid.h の 492 行目に定義があります。

◆ GetName()

const CUsbHidPathName & GetName ( void ) const

[取得] パスネーム情報取得

覚え書き: Openしていない時の戻り値は不定です。

戻り値: パスネーム情報。

TnbUsbHid.h の 472 行目に定義があります。

◆ GetProductString()

CStr GetProductString ( void ) const

[取得] Product 文字列取得

戻り値

Empty状態	失敗.
上記以外	成功。文字列は Product.

TnbUsbHid.h の 505 行目に定義があります。

◆ GetProperty()

virtual const TProperty & GetProperty ( void ) const

virtual

[取得] 性能取得.

覚え書き: 正確な情報は Open後に取得できます。

戻り値: 性能情報

ICommunicationを実装しています。

TnbUsbHid.h の 81 行目に定義があります。

◆ GetReceiveBufferCount()

DWORD GetReceiveBufferCount ( void ) const

[取得] 入力バッファ数取得.

戻り値

0	失敗.
0以外	成功。値はバッファ数.

TnbUsbHid.h の 545 行目に定義があります。

◆ GetReceivingDataSize()

virtual size_t GetReceivingDataSize ( void ) const

virtual

[確認] 受信データ確認.

戻り値

INVALID_SIZE	不明。
上記以外	受信可能データサイズ。

ICommunicationを再実装しています。

TnbUsbHid.h の 323 行目に定義があります。

◆ GetSerialNumberString()

CStr GetSerialNumberString ( void ) const

[取得] SerialNumber 文字列取得

戻り値

Empty状態	失敗.
上記以外	成功。文字列は SerialNumber.

TnbUsbHid.h の 518 行目に定義があります。

◆ IsConnect()

virtual bool IsConnect ( void ) const

virtual

[確認] 接続確認.

戻り値

true	接続中。
false	切断中。

ICommunicationを再実装しています。

TnbUsbHid.h の 160 行目に定義があります。

◆ IsOpened()

virtual bool IsOpened ( void ) const

virtual

[確認] オープン確認.

戻り値

true	オープン中。
false	クローズ中。

ICommunicationを実装しています。

TnbUsbHid.h の 150 行目に定義があります。

◆ Open()

virtual bool Open ( void )

virtual

[処理] オープン.

覚え書き: true が返っても、受信できない（ CanReceive() が false を返す）場合もあります。

戻り値

true	成功。
false	失敗。

ICommunicationを実装しています。

TnbUsbHid.h の 92 行目に定義があります。

◆ Purge()

virtual void Purge ( void )

virtual

[処理] パージ.

通信のゴミを浄化

ICommunicationを再実装しています。

TnbUsbHid.h の 343 行目に定義があります。

◆ Receive()

virtual size_t Receive	(	size_t	size,
		LPVOID	_P
	)

virtual

[処理] 受信.

引数

[in]	size	サイズ。
[out]	_P	データ。size 分のメモリは確保しておく必要があります。

戻り値

INVALID_SIZE	エラー。
0	受信データなし。
上記以外	受信データサイズ。

ICommunicationを実装しています。

TnbUsbHid.h の 290 行目に定義があります。

◆ Send()

virtual size_t Send	(	size_t	size,
		LPCVOID	P
	)

virtual

[処理] 送信.

覚え書き: OutputReport長で割り切れないデータサイズを渡すと、足りないところは０でPaddingされます。

引数

size	サイズ。
P	データ。

戻り値

INVALID_SIZE	エラー。
上記以外	送信データサイズ。

ICommunicationを実装しています。

TnbUsbHid.h の 220 行目に定義があります。

◆ SetFeature()

bool SetFeature	(	size_t	dataSize,
		LPCVOID	lpcvData
	)

[送信] SetFeature

引数

dataSize	送信するデータ長。 GetFeatureReportByteLength() の戻り値と同じ長さである必要があります。
lpcvData	送信するデータ。

戻り値

true	成功。
false	失敗。

TnbUsbHid.h の 435 行目に定義があります。

◆ SetHidPathName() [1/2]

DWORD SetHidPathName ( const CUsbHidPathName & hidName )

[設定] USB-HIDデバイス指定.

使用するのデバイスを指定します。

引数

hidName HID情報（使用するのはパスネームのみ）。 CUsbHidFinder を使い、得ることが出来ます。

戻り値

ERROR_SUCCESS	成功
ERROR_SUCCESS以外	エラー。数値はシステムエラーコードです( SystemErrorToMessageText() で文字列化できます)。

TnbUsbHid.h の 355 行目に定義があります。

◆ SetHidPathName() [2/2]

DWORD SetHidPathName ( LPCTSTR lpszPathName )

[設定] USB-HIDデバイス指定.

使用するのデバイスを指定します。

引数

lpszPathName パスネーム。 CUsbHidFinder を使い、得ることが出来ます。

戻り値

ERROR_SUCCESS	成功
ERROR_SUCCESS以外	エラー。数値はシステムエラーコードです( SystemErrorToMessageText() で文字列化できます)。

TnbUsbHid.h の 371 行目に定義があります。

◆ SetOutputReport()

bool SetOutputReport	(	size_t	dataSize,
		LPCVOID	lpcvData
	)

[送信] SetOutputReport

引数

dataSize	送信するデータ長。 GetOutputReportByteLength() の戻り値と同じ長さである必要があります。
lpcvData	送信するデータ。

戻り値

true	成功。
false	失敗。

TnbUsbHid.h の 397 行目に定義があります。

◆ SetReceiveBufferCount()

bool SetReceiveBufferCount ( DWORD c )

[設定] 入力バッファ数設定.

覚え書き: XP では最大 512 、 2000 では最大 200 。最低は 2 。デフォルトは 32 です。

引数

c 入力バッファ数.

戻り値

true	成功.
false	失敗.

TnbUsbHid.h の 559 行目に定義があります。

◆ SetReceiveTimeout()

virtual bool SetReceiveTimeout ( DWORD to )

virtual

[設定] 受信待ち時間設定.

Receive() 実行時、受信できるデータが無い時に待つ時間を設定できます。

覚え書き: 成功すると、プロパティが変更される可能性があります。

引数

to	タイムアウト時間 (ms)。

戻り値: 常に true。

ICommunicationを実装しています。

TnbUsbHid.h の 206 行目に定義があります。

◆ SetReportId()

void SetReportId ( BYTE id )

[設定] レポートID設定.

引数

id	送信レポートID、指定。

TnbUsbHid.h の 194 行目に定義があります。

◆ SetSendTimeout()

void SetSendTimeout ( DWORD to )

[設定] タイムアウト付き送信モード.

覚え書き: オープンする前に使用してください。オープン後に使用するとクローズされます。; 0 以外を指定すると、送信の際、オーバーラップモードでオープンしたデバイスを使用します。デフォルトは 0 です(通常にオープンしたデバイスを使用する)。

引数

to	送信タイムアウト時間(ms)。

TnbUsbHid.h の 384 行目に定義があります。
