拡張 Socket UPD 通信 [詳解]

#include <TnbSocketUdp.h>

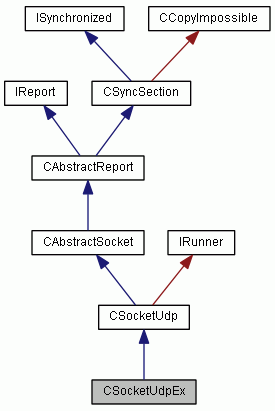

CSocketUdpEx の継承関係図

クラス
struct	TDataHeader
	拡張 Socket UDP 通信データヘッダ. [詳解]

公開メンバ関数
TDataHeader	AdjustDataHeader (const TDataHeader &h) const
	[取得] データヘッダ調整. [詳解]

bool	Broadcast (size_t dataSize, LPCVOID lpcvData)
	[設定] ブロードバンド送信指定 [詳解]

	CSocketUdpEx (void)
	コンストラクタ [詳解]

void	DisableReportViewer (void)
	[設定] レポートビュワー停止. [詳解]

const CSocketAddress &	GetAddressee (void) const
	[取得] 送信先アドレス取得. [詳解]

const CSocketAddress &	GetBaseAddress (void) const
	[取得] ベースアドレス取得. [詳解]

int	GetIdleInterval (void) const
	[取得] アイドルイベント間隔取得 [詳解]

virtual DWORD	GetInterfaceId (void) const
	[取得] インターフェースID取得 [詳解]

WORD	GetMaxDatagram (void)
	[取得] UDP送信最大サイズ取得. [詳解]

size_t	GetReceivedBufferSize (void) const
	[取得] 受信バッファサイズ取得. [詳解]

CThreadStatus &	GetReceiveThreadStatus (void)
	[参照] 受信スレッド状態参照. [詳解]

virtual DWORD	GetReportID (void) const
	[取得] コミュニケーションID. [詳解]

virtual CStr	GetReportName (void) const
	[取得] コミュニケーション名. [詳解]

SOCKET	GetSocket (void) const
	[取得] ソケット取得 [詳解]

virtual bool	IsAlive (void) const
	[確認] Aliveチェック. [詳解]

virtual bool	IsConnect (void) const
	[確認] 接続チェック. [詳解]

virtual bool	Lock (DWORD dwTime=INFINITE) const
	[排他] ロック [詳解]

virtual void	Purge (void)
	[設定] パージ. [詳解]

CThreadStatus &	ReferThreadStatus (void)
	[参照] 受信スレッド状態参照. [詳解]

virtual bool	Send (size_t dataSize, LPCVOID lpcvData)
	[実行] 送信 [詳解]

bool	SetAddressee (const CSocketAddress &address)
	[設定] 送信先アドレス指定 [詳解]

void	SetBaseAddress (const CSocketAddress &address)
	[設定] ベースアドレス設定. [詳解]

void	SetBroadcastPort (WORD portNo, DWORD address=INADDR_BROADCAST)
	[設定] ブロードバンド送信指定 [詳解]

virtual void	SetIdleEventMode (int iInterval=0)
	[設定] アイドルイベント設定 [詳解]

virtual void	SetListener (IReport::IListener *piCommListener=NULL)
	[登録] 共通 Listner 登録. [詳解]

bool	SetReceivedBufferSize (size_t size)
	[設定] 受信バッファサイズ設定. [詳解]

virtual void	SetSocketListener (IListener *piSocketListener)
	[設定] リスナー登録 [詳解]

virtual bool	Start (void)
	[実行] 開始 [詳解]

virtual void	Stop (void)
	[実行] 切断 [詳解]

virtual void	Unlock (void) const
	[排他] アンロック [詳解]

bool	WaitConnect (DWORD dwTime) const
	[確認] 接続待ち [詳解]

静的公開メンバ関数
static CDwordVector	GetMyAddress (void)
	[取得] 自ＩＰアドレス取得. [詳解]

static void	StartUp (void)
	[設定] SOCKET初期化. [詳解]

static bool	WakeupOnLan (const BYTE *pbMacAddr)
	[送信] Wake up on LAN [詳解]

限定公開メンバ関数
bool	m_OnEvent (const CReportEvent &ev)
	[内部] コールバック通知実行 [詳解]

void	m_OnSend (size_t sizeData, LPCVOID lpcvData)
	[内部] 送信情報通知 [詳解]

void	ToViewer (LPCTSTR lpszText)
	[出力] 文字列出力. [詳解]

void	ToViewer (size_t sizeData, LPCVOID lpcvData)
	[出力] ダンプ出力. [詳解]

詳解

拡張 Socket UPD 通信

送受信データの先頭 6byte に TDataHeader (アドレス（IPアドレス、ポートNo）)を含むようになります。
送信データ先頭の TDataHeader で、送信先を指定できます（０の場合、 SetAddressee() の指定通り）。
受信時、データ先頭に TDataHeader が格納されます。実際のデータは 6byte 目からになります。

覚え書き: アドレスは、リトルエンディアンで格納されます。

他は CSocketUdp クラスと同じです。

必要ファイル: TnbSocketUdp.h

日付: 12/03/30 新規作成

TnbSocketUdp.h の 514 行目に定義があります。

構築子と解体子

◆ CSocketUdpEx()

CSocketUdpEx ( void )

コンストラクタ

TnbSocketUdp.h の 576 行目に定義があります。

関数詳解

◆ AdjustDataHeader()

TDataHeader AdjustDataHeader ( const TDataHeader & h ) const

[取得] データヘッダ調整.

元データヘッダ内の IPアドレス、ポートNoが０の場合、本インスタンスで記憶している送信先の情報にしたものを返します。

引数

h 元データヘッダ

戻り値: データヘッダ

TnbSocketUdp.h の 645 行目に定義があります。

◆ Broadcast()

bool Broadcast	(	size_t	dataSize,
		LPCVOID	lpcvData
	)

[設定] ブロードバンド送信指定

覚え書き: 先頭6byte に TDataHeader (送信先アドレス(IPアドレス、ポートNo))を入れておく必要があります。 IPアドレスが 0.0.0.0 の場合、255.255.255.255 に置き換えます。実際に送信されるデータは offset 6 から置くようにします。

引数

dataSize	データサイズ
lpcvData	データ

戻り値

true	成功
false	失敗

TnbSocketUdp.h の 590 行目に定義があります。

◆ DisableReportViewer()

void DisableReportViewer ( void )

inherited

[設定] レポートビュワー停止.

本メソッドを使用すると、通信ログの出力を行いません。デフォルトは、出力を行います（ただしビルドの設定にもよります）。

TnbAbstractReport.h の 150 行目に定義があります。

◆ GetAddressee()

const CSocketAddress & GetAddressee ( void ) const

inherited

[取得] 送信先アドレス取得.

SetAddressee() か SetBroadcastPort() で設定したアドレスが得られます。

戻り値: アドレス

TnbSocketUdp.h の 225 行目に定義があります。

◆ GetBaseAddress()

const CSocketAddress & GetBaseAddress ( void ) const

inherited

[取得] ベースアドレス取得.

戻り値: 受信に使用するアドレス

TnbSocketUdp.h の 146 行目に定義があります。

◆ GetIdleInterval()

int GetIdleInterval ( void ) const

inherited

[取得] アイドルイベント間隔取得

戻り値

0	アイドルイベント発生無し
1以上	間隔(ms)

TnbAbstractReport.h の 107 行目に定義があります。

◆ GetInterfaceId()

virtual DWORD GetInterfaceId ( void ) const

virtualinherited

[取得] インターフェースID取得

戻り値: ID

IReportを実装しています。

TnbAbstractReport.h の 78 行目に定義があります。

◆ GetMaxDatagram()

WORD GetMaxDatagram ( void )

inherited

[取得] UDP送信最大サイズ取得.

注意: 本メソッドの値に関わらず、ネットワークの MTU (Maximum Transmission Unit) を超えるブロードキャストデータグラムの送信はお薦めできません。

戻り値: サイズ

TnbSocketUdp.h の 117 行目に定義があります。

◆ GetMyAddress()

static CDwordVector GetMyAddress ( void )

staticinherited

[取得] 自ＩＰアドレス取得.

自分のＩＰアドレスを取得します。２つ以上ある場合があります。

戻り値: 自分のＩＰアドレス

TnbSocket.h の 520 行目に定義があります。

◆ GetReceivedBufferSize()

size_t GetReceivedBufferSize ( void ) const

inherited

[取得] 受信バッファサイズ取得.

戻り値

0	取得失敗。 Start していない、など。
1以上	取得成功。値は、バッファサイズ。

TnbSocketUdp.h の 311 行目に定義があります。

◆ GetReceiveThreadStatus()

CThreadStatus & GetReceiveThreadStatus ( void )

inherited

[参照] 受信スレッド状態参照.

覚え書き: 旧メソッド名です。 ReferThreadStatus() を使ってください。

戻り値

スレッド状態の参照.

TnbSocketUdp.h の 301 行目に定義があります。

◆ GetReportID()

virtual DWORD GetReportID ( void ) const

virtualinherited

[取得] コミュニケーションID.

TNBVIW_KIND_??? + PORT を返します。

覚え書き: 開発用のメソッドです。

戻り値: ID

IReportを実装しています。

TnbSocketUdp.h の 96 行目に定義があります。

◆ GetReportName()

virtual CStr GetReportName ( void ) const

virtualinherited

[取得] コミュニケーション名.

覚え書き: 開発用のメソッドです。

戻り値: 名前

IReportを実装しています。

TnbSocketUdp.h の 85 行目に定義があります。

◆ GetSocket()

SOCKET GetSocket ( void ) const

inherited

[取得] ソケット取得

戻り値

INVALID_SOCKET	接続していない
INVALID_SOCKET以外	ソケット

TnbSocketUdp.h の 106 行目に定義があります。

◆ IsAlive()

virtual bool IsAlive ( void ) const

virtualinherited

[確認] Aliveチェック.

Start() メソッドが実行されている状態か、チェックします。

戻り値

true	開始している。
false	停止している。

IReportを実装しています。

TnbSocketUdp.h の 204 行目に定義があります。

◆ IsConnect()

virtual bool IsConnect ( void ) const

virtualinherited

[確認] 接続チェック.

覚え書き: 本クラスの場合、Start() が成功していたら接続中扱いにしています。

戻り値

true	接続中。
false	切断。

IReportを実装しています。

TnbSocketUdp.h の 215 行目に定義があります。

◆ Lock()

virtual bool Lock ( DWORD dwTime = INFINITE ) const

virtualinherited

[排他] ロック

注意: 他のクラスのLock()メソッドとは異なり、dwTimeは無視され、 INFINITEとして動作します。つまりどんな値を入れても、ロック出来るまでリターンされません。

引数

dwTime 値は無視されます。

戻り値: true 固定

ISynchronizedを実装しています。

CSyncSectionExで再実装されています。

TnbSync.h の 148 行目に定義があります。

◆ m_OnEvent()

bool m_OnEvent ( const CReportEvent & ev )

protectedinherited

[内部] コールバック通知実行

引数

ev 通知する内容

戻り値

true	正常
false	切断要求

TnbAbstractReport.h の 178 行目に定義があります。

◆ m_OnSend()

void m_OnSend	(	size_t	sizeData,
		LPCVOID	lpcvData
	)

protectedinherited

[内部] 送信情報通知

覚え書き: 処理は開発用TRACEのみ

引数

sizeData	送信するデータ長。
lpcvData	送信するデータ。

TnbAbstractReport.h の 163 行目に定義があります。

◆ Purge()

virtual void Purge ( void )

virtualinherited

[設定] パージ.

通信のゴミを浄化

覚え書き: 本クラスでは何もしません。

IReportを実装しています。

CBufferingReporter, CCommunicationReporterで再実装されています。

TnbAbstractReport.h の 117 行目に定義があります。

◆ ReferThreadStatus()

CThreadStatus & ReferThreadStatus ( void )

inherited

[参照] 受信スレッド状態参照.

戻り値

スレッド状態の参照.

TnbSocketUdp.h の 291 行目に定義があります。

◆ Send()

virtual bool Send	(	size_t	dataSize,
		LPCVOID	lpcvData
	)

virtual

[実行] 送信

覚え書き: 先頭6byte に TDataHeader (送信先アドレス(IPアドレス、ポートNo))を入れておく必要があります。実際に送信されるデータは offset 6 から置くようにします。

引数

dataSize	データサイズ
lpcvData	データ

戻り値

true	成功
false	失敗

CSocketUdpを再実装しています。

TnbSocketUdp.h の 621 行目に定義があります。

◆ SetAddressee()

bool SetAddressee ( const CSocketAddress & address )

inherited

[設定] 送信先アドレス指定

覚え書き: Start() の後、 Send() 前に本メソッドで送信先を設定する必要があります。

引数

address 相手のIPアドレス&ポートNo

戻り値

true	成功。
false	失敗(名前が解決できない)

TnbSocketUdp.h の 237 行目に定義があります。

◆ SetBaseAddress()

void SetBaseAddress ( const CSocketAddress & address )

inherited

[設定] ベースアドレス設定.

受信に使用する IP アドレス(INADDR_ANY でも可)、ポートNo を指定します。ポートNo は UDP ヘッダの送信元ポートNoにも使われます。

注意: Start() 前に使用してください。

覚え書き: ポートNo に０を指定すると送信専用になります（受信 Event は発生しません)。

引数

address アドレス

TnbSocketUdp.h の 135 行目に定義があります。

◆ SetBroadcastPort()

void SetBroadcastPort	(	WORD	portNo,
		DWORD	address = `INADDR_BROADCAST`
	)

inherited

[設定] ブロードバンド送信指定

覚え書き: Start() の後、 Send() 前に本メソッドで送信先を設定する必要があります。

引数

portNo	送信先ポートNo
address	アドレス。省略すると INADDR_BROADCAST

TnbSocketUdp.h の 250 行目に定義があります。

◆ SetIdleEventMode()

virtual void SetIdleEventMode ( int iInterval = 0 )

virtualinherited

[設定] アイドルイベント設定

覚え書き: 受信がない時、指定の間隔でコールバックを発生させることができます。開始後、あるいは受信処理後、指定ms秒後にコールバックが始まります。 Open中に有無の切り替えは可能です。

引数

iInterval Idleイベントをあげる間隔を指定します。０なら、Idleイベントなし。

IReportを実装しています。

CBufferingReporter, CCommunicationReporterで再実装されています。

TnbAbstractReport.h の 90 行目に定義があります。

◆ SetListener()

virtual void SetListener ( IReport::IListener * piCommListener = NULL )

virtualinherited

[登録] 共通 Listner 登録.

覚え書き: 登録できる IReport::IListener は一つだけです。

引数

piCommListener リスナー。省略すると解除になります。

IReportを実装しています。

CBufferingReporterで再実装されています。

TnbAbstractReport.h の 69 行目に定義があります。

◆ SetReceivedBufferSize()

bool SetReceivedBufferSize ( size_t size )

inherited

[設定] 受信バッファサイズ設定.

引数

size 受信バッファサイズ

戻り値

true	成功。
false	失敗。 Start していない、など。

TnbSocketUdp.h の 325 行目に定義があります。

◆ SetSocketListener()

virtual void SetSocketListener ( IListener * piSocketListener )

virtualinherited

[設定] リスナー登録

覚え書き: リスナーを登録しないと受信情報が受けられません; 登録できる CAbstractSocket::IListener は一つだけです。

引数

piSocketListener リスナー

TnbSocket.h の 466 行目に定義があります。

◆ Start()

virtual bool Start ( void )

virtualinherited

[実行] 開始

覚え書き: SetBaseAddress() で設定後、本メソッドを使用します。

戻り値

true	成功。送受信可能。
false	失敗。

IReportを実装しています。

TnbSocketUdp.h の 157 行目に定義があります。

◆ StartUp()

static void StartUp ( void )

staticinherited

[設定] SOCKET初期化.

WSAStartup() コールします。すでにコールしている場合は、何もしません。

覚え書き: 通常、ソケット使用時に自動的に使用されますので、コールする必要は有りません。 TNB Library 以外のソケット関係を先に使用する場合、WSAStartup() の代わりに使用してください。

TnbSocket.h の 478 行目に定義があります。

◆ Stop()

virtual void Stop ( void )

virtualinherited

[実行] 切断

IReportを実装しています。

TnbSocketUdp.h の 275 行目に定義があります。

◆ ToViewer() [1/2]

void ToViewer ( LPCTSTR lpszText )

protectedinherited

[出力] 文字列出力.

引数

lpszText 文字列.

TnbAbstractReport.h の 219 行目に定義があります。

◆ ToViewer() [2/2]

void ToViewer	(	size_t	sizeData,
		LPCVOID	lpcvData
	)

protectedinherited

[出力] ダンプ出力.

引数

sizeData	データサイズ.
lpcvData	データ

TnbAbstractReport.h の 210 行目に定義があります。

◆ Unlock()

virtual void Unlock ( void ) const

virtualinherited

[排他] アンロック

ISynchronizedを実装しています。

TnbSync.h の 155 行目に定義があります。

◆ WaitConnect()

bool WaitConnect ( DWORD dwTime ) const

inherited

[確認] 接続待ち

引数

dwTime 待ち時間(ms)

戻り値

true	接続
false	タイムアウト

TnbAbstractReport.h の 127 行目に定義があります。

◆ WakeupOnLan()

static bool WakeupOnLan ( const BYTE * pbMacAddr )

staticinherited

[送信] Wake up on LAN

引数

pbMacAddr 6BYTEのMACアドレス。

戻り値

true	成功。
false	失敗。

TnbSocketUdp.h の 345 行目に定義があります。

クラス

公開メンバ関数

静的公開メンバ関数

限定公開メンバ関数

詳解

構築子と解体子

◆ CSocketUdpEx()

関数詳解

◆ AdjustDataHeader()

◆ Broadcast()

◆ DisableReportViewer()

◆ GetAddressee()

◆ GetBaseAddress()

◆ GetIdleInterval()

◆ GetInterfaceId()

◆ GetMaxDatagram()

◆ GetMyAddress()

◆ GetReceivedBufferSize()

◆ GetReceiveThreadStatus()

◆ GetReportID()

◆ GetReportName()

◆ GetSocket()

◆ IsAlive()

◆ IsConnect()

◆ Lock()

◆ m_OnEvent()

◆ m_OnSend()

◆ Purge()

◆ ReferThreadStatus()

◆ Send()

◆ SetAddressee()

◆ SetBaseAddress()

◆ SetBroadcastPort()

◆ SetIdleEventMode()

◆ SetListener()

◆ SetReceivedBufferSize()

◆ SetSocketListener()

◆ Start()

◆ StartUp()

◆ Stop()

◆ ToViewer() [1/2]

◆ ToViewer() [2/2]

◆ Unlock()

◆ WaitConnect()

◆ WakeupOnLan()
